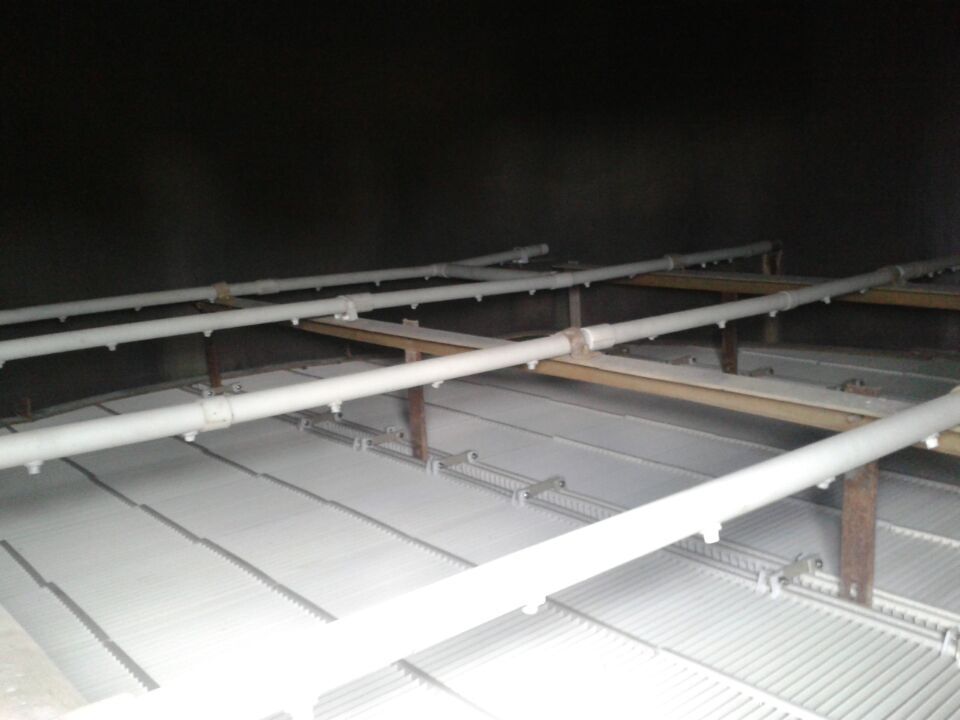

插板式平板式除雾器是根据液滴的惯性、离心力、撞击、重力等原理。烟气通过叶片，含雾滴的气体经若干次改变方向，雾滴在惯性和离心力的作用下，被甩在叶片上，从而实现气液分离，叶片上的小液滴汇集成大颗粒液滴，靠重力落下。设计的特点 1、重要特点： 叶片采用新复合材料制作而成的，、耐酸、耐碱、lv离子、、表面光滑等优点。并能在150℃烟气温度工况下连续使用。 2、设计参数： 出口雾滴含量≤75mg/Nm 阻力损失≤100Pa 烟气流速：2.5～5.0m/s（空塔流速） 除雾器承受连续使用温度≤150℃ 除雾器承重力≤400kg/m 插板式平板式除雾器系统结构 1、插板式平板式除雾器系统由两层平行除雾器叶片及三层冲洗水管组成。一层除雾器除去粗颗粒雾滴，二层除雾器去除细颗粒雾滴。 2、冲洗水系统包括：喷嘴、管道、管卡等。 除雾器冲洗水管：采用碳钢或不锈钢制作、喷嘴采用316L。冲洗管布置形式为   除雾器上下侧和二层除雾器下侧。冲洗水喷淋重叠率200百分之，除雾器低阻运行。
