结构与原理

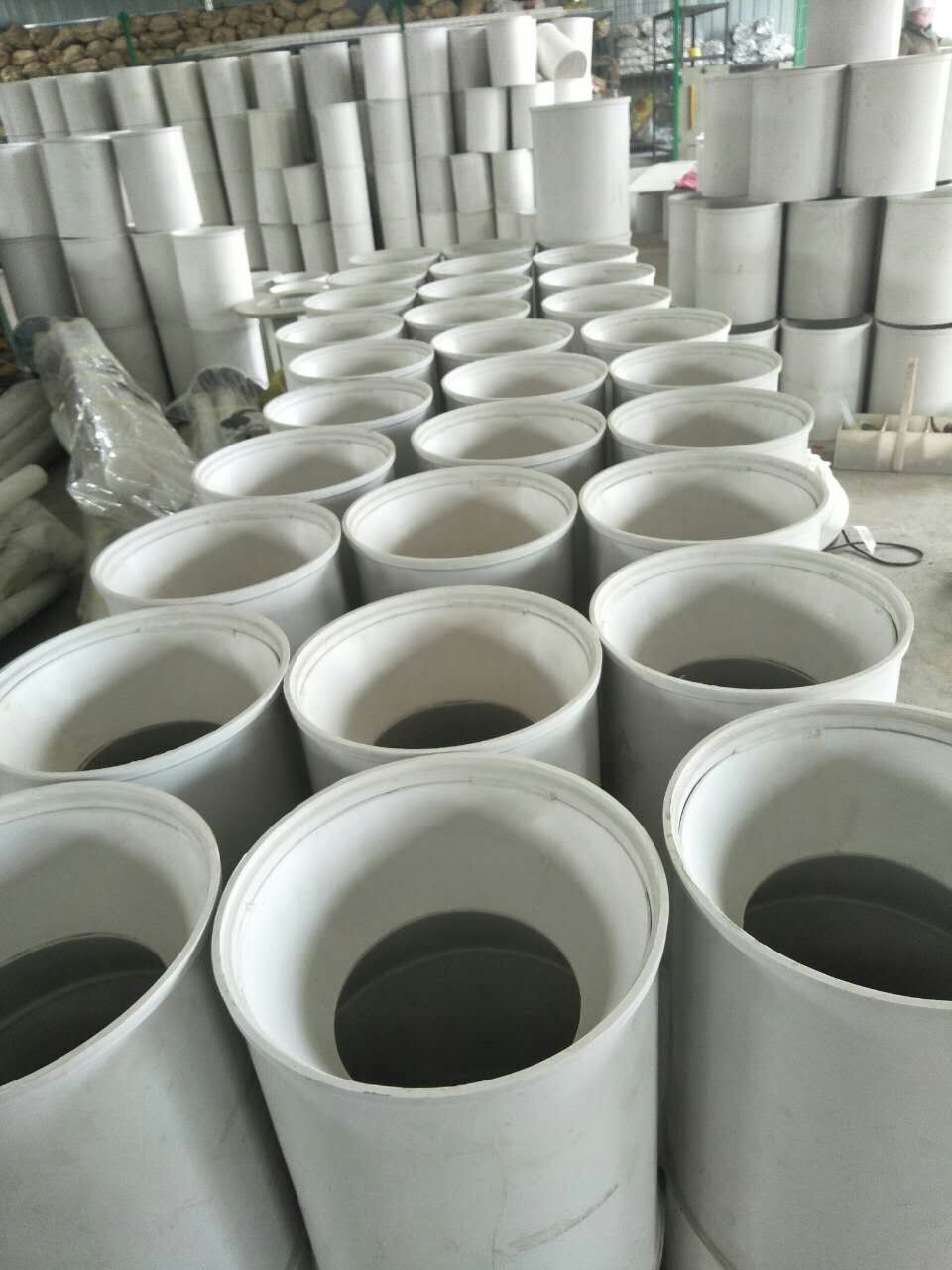

管束筒体:内容壁面光洁，筒体垂直，断面圆滑，无偏心。

增速器:以小的阻力条件增加气流的旋转运动速度。

分离器:实现不同粒径的含尘雾滴在烟气中的分离。

汇流环：控制液膜厚度，维持合适的气流分布状态。

导流环：控制气流出口状态，避免了捕悉液滴被二次夹带。

使用环境的特点：

多管管束除尘器除雾器的使用环境是含有大量液滴的~50℃饱和净烟气，特点是雾滴量大，雾滴粒径分布较广，由浆液液滴、凝结液滴和尘颗粒组成；除尘主要是脱除浆液液滴和尘颗粒。细小液滴与颗粒的凝聚大量的细小液滴与颗粒在旋速运动条件下碰撞几率大幅增加，易于凝聚、聚集成为大颗粒，从而实现从气相的分离。大液滴和液膜的捕悉除尘器筒壁面的液膜会捕悉接触到其表面的细小液滴，还有在增速器和分离器叶片的表面的过厚液膜，会在旋速气流的作用下发生“散水”现象，大量的大液滴从叶片表面被抛洒出来，在叶片上部形成了大液滴组成的液滴层，穿过液滴层的细小液滴被捕悉，大液滴变大后跌落回叶片表面，重新变成大液滴，实现对细小雾滴的捕悉。离心分离下的液滴脱除经过文丘里管加速后的气流旋速旋转向上运动，气流中的细小雾滴、尘颗粒在离心力作用下与气体分离，向筒体表面方向运动。而旋速旋转运动的气流破事被截留的液滴在筒体壁面形成一个旋转运动的液膜层。从气体分离的细小雾滴与微尘颗粒从烟气中的脱除。
